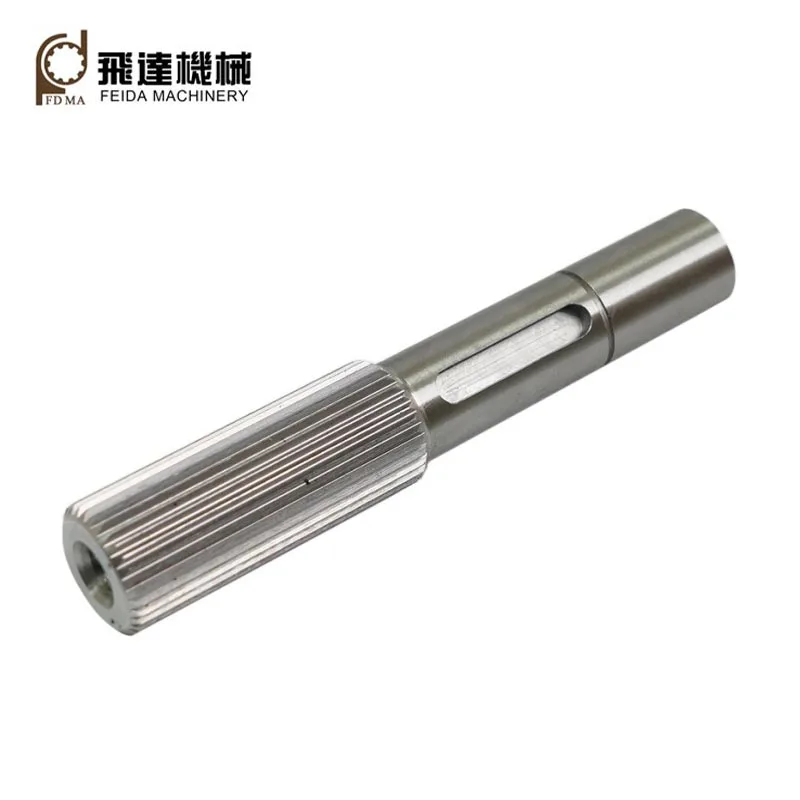

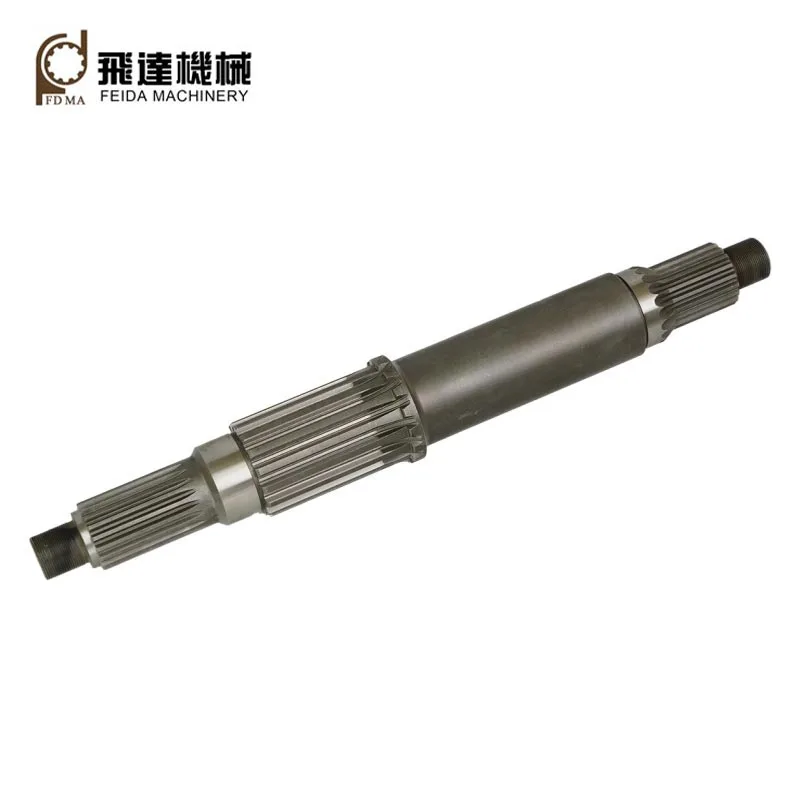

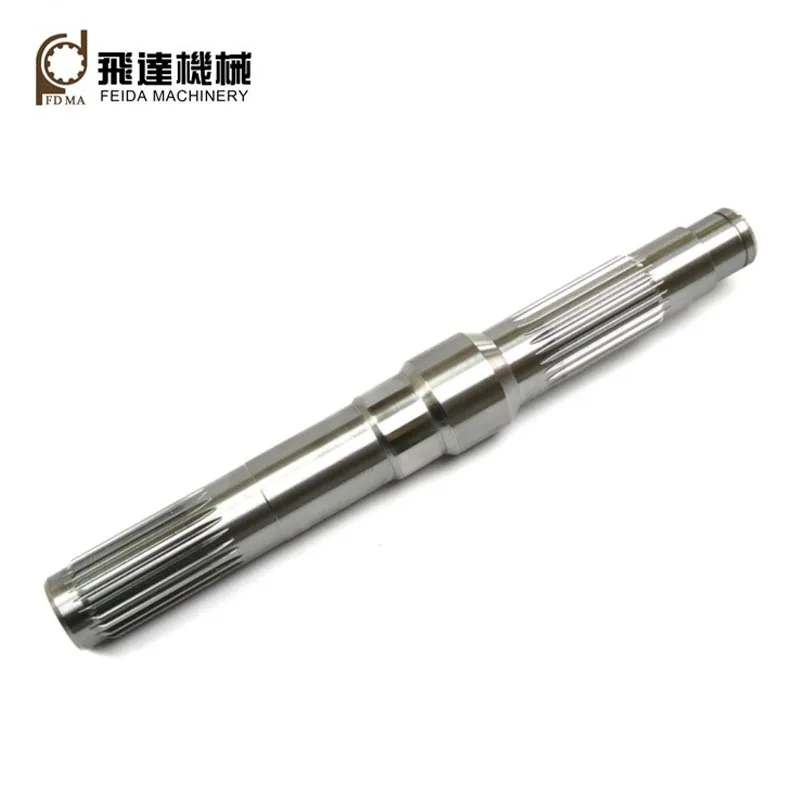

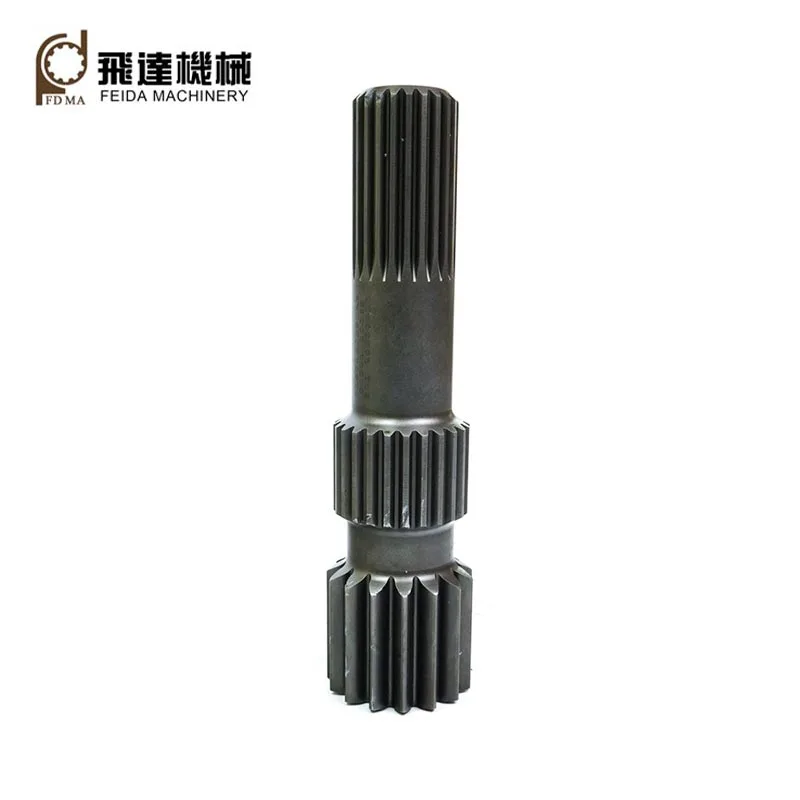

Aci Spline

Disesuaikan oleh kilang Feida Machinery, aci spline ialah komponen mekanikal yang mempunyai rabung atau gigi dan fungsi dengan menjalin dengan alur dalam komponen mengawan, memindahkan tork kepada komponen mengawan.Selain itu menghantar tork, mereka juga mempunyai fungsi seperti menyerap salah jajaran, meningkatkan kekuatan, mengurangkan getaran dan bunyi bising, memudahkan pemasangan dan pembongkaran, gelongsor paksi, dll.

Dua jenis biasa

1.Segi empat tepat: Oleh kerana giginya yang lurus dengan bahagian atas dan akar segi empat tepat (rata), mereka mempunyai kelebihan. reka bentuk yang ringkas, kos pembuatan yang rendah, dan pemesinan dan pemeriksaan yang mudah.
2. Involute: Mereka mempunyai lengkung involute (serupa dengan gigi gear), akar gigi bulat, nada seragam, mengakibatkan fungsi pemusatan diri, kapasiti beban tinggi, kekuatan tinggi, dan kebolehtukaran.

Parameter teras

Modul:M0.5-5
Gred ketepatan:ISO/DIN 6-10
Bilangan gigi: lebih banyak gigi, lebih tinggi kapasiti beban
Sudut tekanan: nilai sepunya ialah 30, 37.5, dan 45 darjah.
Sudut tekanan yang lebih kecil memberikan kapasiti beban yang lebih tinggi; sudut yang lebih besar adalah lebih baik untuk sambungan gelongsor.
Diameter padang: bulatan rujukan teori.

Permohonan

Aci spline involute sesuai untuk sambungan dengan beban besar, keperluan ketepatan pemusatan tinggi, dan besar. dimensi. Ia biasanya digunakan dalam pelbagai aplikasi, seperti sistem penjana kuasa automotif, kemudi mekanisme, enjin bot, sistem kipas, win, enjin pesawat, kotak gear, pembezaan, kotak pemindahan, dsb.

Selepas lebih 30 tahun pembangunan, Feida Machinery kini mempunyai tiga kilang: satu untuk penghantaran mekanikal komponen, satu untuk bahagian ketepatan tersuai, dan satu untuk bahagian logam kepingan. Kami mampu menghasilkan kualiti tinggi spline aci menggunakan teknik pemprosesan spline CNC (cth., hobbing, shaping, broaching, grinding, etc.) dan berkualiti tinggi mentah bahan (cth.,40Cr,42CrMo,20CrMnTi,6061, 7075,dsb.).

Keseluruhan proses pemesinan

Bahan mentah → Penempaan → Memusing → Pemprosesan spline → Pengilangan → Rawatan haba → Pengisaran → Pemeriksaan → Pembungkusan&penghantaran

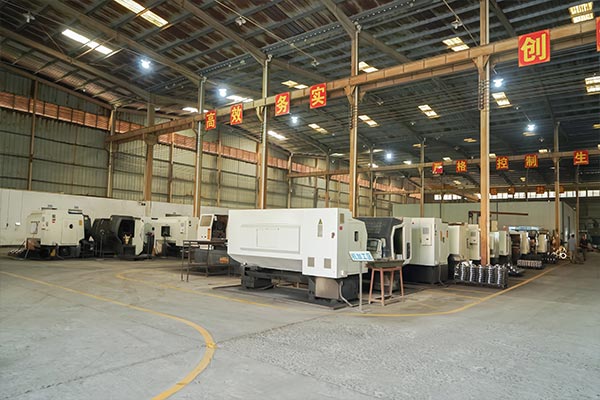

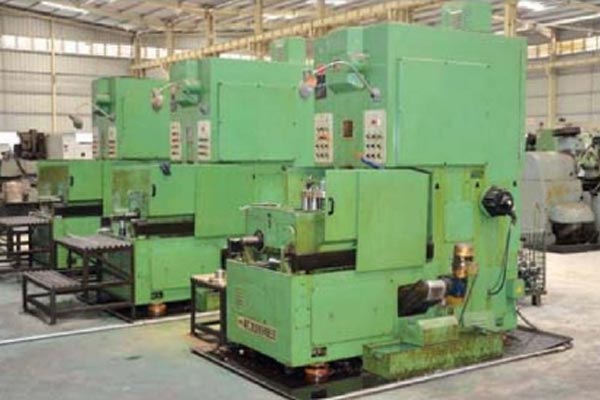

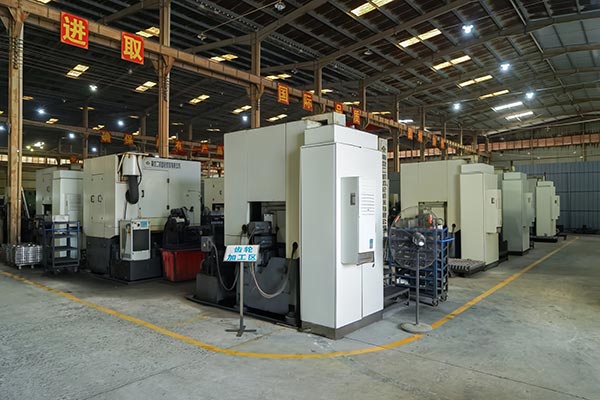

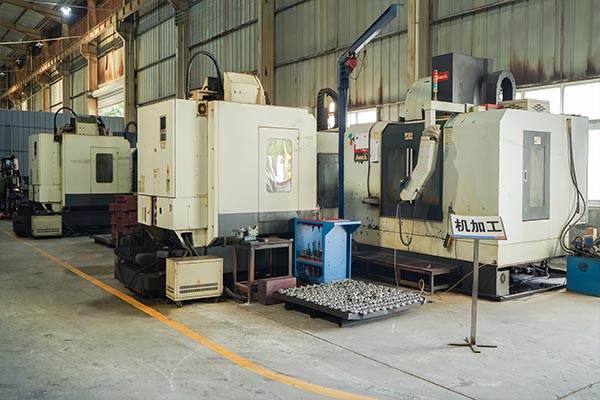

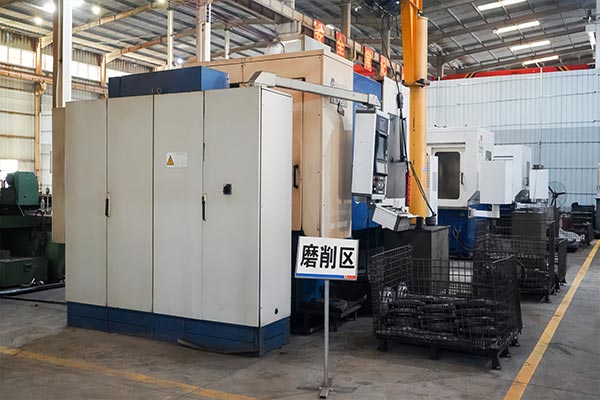

Peralatan pembuatan utama

Dengan lebih daripada 30 tahun pembangunan, Feida Machinery mempunyai set lengkap pembuatan termaju peralatan, termasuk Mesin pelarik CNC, hobber gear CNC, Pembentuk gear CNC, mesin pencukur gear CNC, mesin penyambung spline CNC, gear CNC pengisar,CNC pusat pemesinan, dsb.

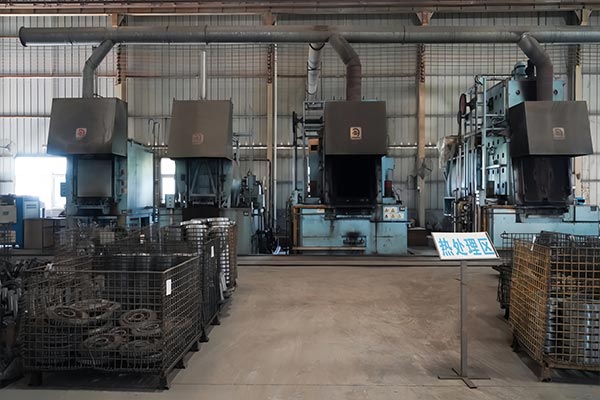

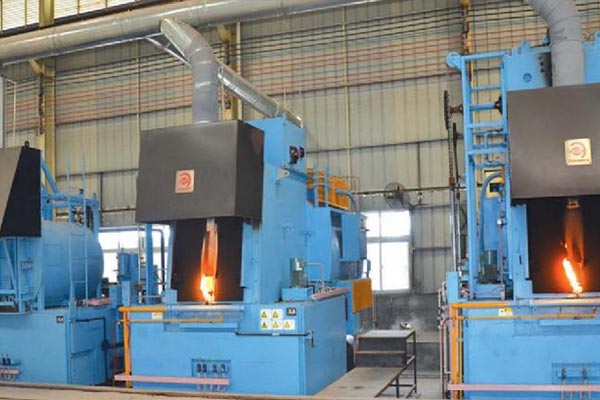

Rawatan Haba

Proses rawatan haba kami termasuk pelindapkejutan & pembajaan, pengkarburan & pelindapkejutan, pengerasan frekuensi tinggi, karbonitriding, nitriding, dsb. Melalui rawatan haba, Sifat mekanikal aci splin kami boleh dioptimumkan sangat baik.

Soalan Lazim

Bagaimanakah anda menjamin kualiti bahagian ketepatan?

Feida telah lulus pensijilan sistem pengurusan kualiti ISO:2015.
Kami melaksanakan sistem Kawalan Kualiti (QC) pelbagai peringkat:
Pemeriksaan Artikel Permulaan (FAI): Pengesahan dimensi penuh sebelum pengeluaran besar-besaran bermula.
Kawalan Kualiti Dalam Proses (IPQC): Pemeriksaan pensampelan setiap 2–3 jam semasa proses pemesinan.
100% Pemeriksaan Akhir: Setiap bahagian menjalani pemeriksaan akhir untuk dimensi dan kemasan permukaan sebelum pembungkusan.

Bagaimanakah perkhidmatan selepas jualan anda?

Kami telah mewujudkan sistem perkhidmatan selepas jualan yang komprehensif, yang menyediakan sokongan teknikal dan penyelesaian tepat pada masanya untuk memastikan pelanggan tidak bimbang semasa penggunaan.
