Apakah yang Menjadikan Gear Serong Lurus Logam Boleh Dipercayai untuk Penghantaran Kuasa Perindustrian?

2026-09-18 0 Tinggalkan saya mesej

Gear Serong Lurus Logamialah komponen mekanikal padat yang direka untuk menghantar gerakan berputar dan tork antara aci bersilang, biasanya apabila perubahan arah penghantaran diperlukan. Geometri gigi lurus mereka memberikan pembinaan yang agak mudah dan menjadikannya sesuai untuk banyak mekanisme perindustrian di mana pemindahan kuasa yang boleh dipercayai, pemasangan padat, kos pembuatan yang boleh dikawal dan penyelenggaraan yang mudah adalah penting.

Bagi pembeli, bagaimanapun, memilih gear yang sesuai melibatkan lebih daripada memilih diameter atau kiraan gigi. Gred bahan, kekerasan, nisbah gear, sudut tekanan, susunan aci, ketepatan gigi, lebar muka, kelajuan operasi, pelinciran, ketepatan pemasangan dan beban yang dijangkakan semuanya mempengaruhi prestasi sebenar. Panduan ini menerangkan pertimbangan utama dari segi praktikal dan menunjukkan cara gear yang ditentukan dengan betul boleh membantu mengurangkan haus pramatang, bunyi yang berlebihan, ketidakpadanan dimensi dan kos penyelenggaraan yang tidak dijangka.

Jadual Kandungan

Apakah Gear Serong Lurus Logam
Ciri-ciri Struktur Utama
Bahan dan Pertimbangan Rawatan Haba
Bagaimana Reka Bentuk Mempengaruhi Prestasi
Aplikasi Perindustrian
Perkara yang Perlu Diperiksa oleh Pembeli Sebelum Memesan
Pembuatan dan Kawalan Kualiti
Masalah Biasa dan Puncanya
Gear Serong Lurus dan Gear Serong Lingkaran
Gear Serong Lurus Logam Tersuai
Soalan Lazim
Kesimpulan

1. Apakah Gear Serong Lurus Logam

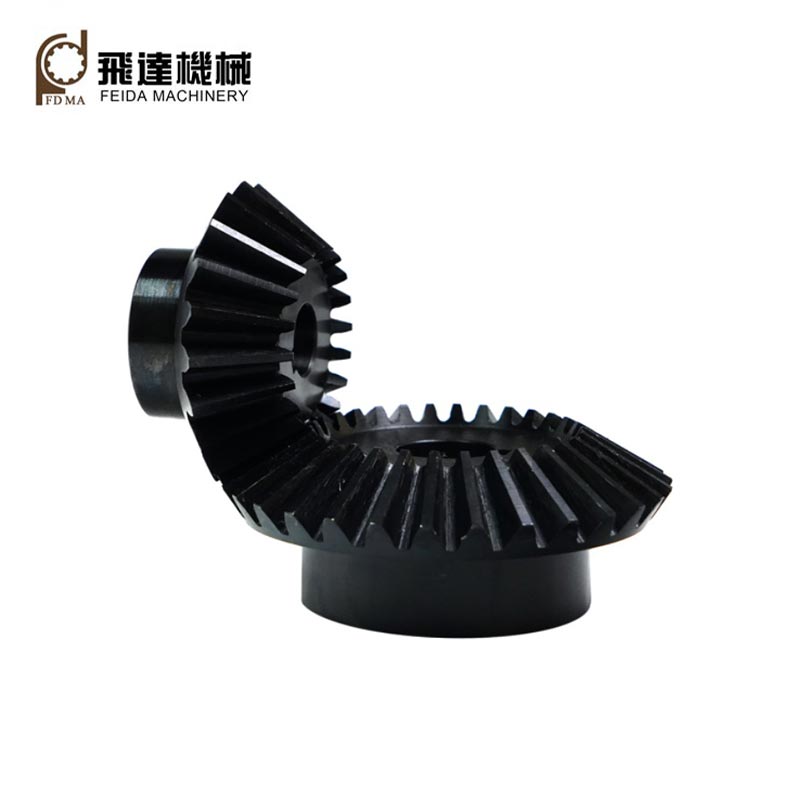

Gear Serong Lurus Logam ialah gear kon dengan gigi lurus tersusun di sepanjang permukaan kon pic. Apabila sepasang gear serong bersirat, ia boleh memindahkan gerakan antara aci bersilang sambil menukar arah penghantaran kuasa.

Berbanding dengan gear taji silinder, geometri gear serong adalah lebih tiga dimensi kerana dimensi giginya berubah merentasi lebar muka. Oleh itu, bentuk gigi, kon pic, sudut aci, lebar muka, tindak balas dan kedudukan pelekap mesti dianggap sebagai sistem yang lengkap dan bukannya sebagai dimensi terpencil.

Gear serong lurus amat menarik apabila aplikasi tidak memerlukan penglibatan berkelajuan tinggi yang licin yang dikaitkan dengan reka bentuk gigi melengkung yang lebih kompleks. Susunan giginya yang agak mudah juga boleh memberi kelebihan untuk sistem mekanikal kelajuan rendah hingga sederhana tertentu, peralatan padat, pemacu jentera dan aplikasi penggantian.

Perkara utama: Gear serong lurus hendaklah ditentukan mengikut sistem penghantaran yang lengkap—bukan sekadar diameter luar atau kiraan gigi.

2. Ciri-ciri Struktur Utama

Gear yang boleh dipercayai bermula dengan pemahaman yang jelas tentang geometrinya. Beberapa parameter secara langsung mempengaruhi keserasian, kapasiti beban dan pemasangan.

Parameter	Mengapa Ia Penting	Keprihatinan Pembeli
Kiraan Gigi	Mempengaruhi nisbah penghantaran dan geometri.	Mesti sepadan dengan peralatan mengawan.
Diameter Padang	Menentukan dimensi gear asas.	Penting untuk ruang pemasangan.
Lebar Muka	Menjejaskan sentuhan gigi dan pengagihan beban.	Mesti sesuai dengan beban yang dimaksudkan.
Sudut Aci	Mentakrifkan orientasi relatif aci.	Kritikal untuk keserasian mengawan.
Tindak balas	Menyediakan pelepasan operasi yang diperlukan.	Tindak balas yang berlebihan atau tidak mencukupi boleh menimbulkan masalah.

3. Bahan dan Pertimbangan Rawatan Haba

Pemilihan bahan adalah salah satu keputusan yang paling penting apabila membeli gear logam. Gear yang digunakan dalam mekanisme pembungkusan ringan mempunyai keperluan yang sangat berbeza daripada gear yang beroperasi secara berterusan di bawah tork yang tinggi.

Pilihan kejuruteraan biasa termasuk keluli karbon, keluli aloi, keluli tahan karat dan gred logam khusus lain. Bahan yang sesuai bergantung pada beban, persekitaran operasi, pendedahan kakisan, kelajuan, jangka hayat perkhidmatan, kaedah pembuatan, dan rawatan haba yang tersedia.

Keluli karbon:Selalunya dipertimbangkan untuk aplikasi mekanikal sensitif kos yang memerlukan keperluan prestasi sederhana.
Keluli aloi:Sesuai apabila kekuatan yang lebih tinggi, rintangan haus, atau keupayaan rawatan haba diperlukan.
Keluli tahan karat:Berguna di mana rintangan kakisan adalah pertimbangan penting.
Keluli yang dirawat haba:Boleh memberikan permukaan kerja yang lebih keras sambil mengekalkan sifat teras yang sesuai apabila dinyatakan dengan betul.

Rawatan haba tidak boleh dipilih secara bebas daripada reka bentuk gear. Kekerasan, kedalaman kotak jika berkenaan, sifat teras, kestabilan dimensi, dan keperluan kemasan seterusnya semuanya perlu dipertimbangkan bersama.

4. Bagaimana Reka Bentuk Mempengaruhi Prestasi

Prestasi gear ditentukan oleh interaksi antara geometri, bahan, ketepatan pembuatan, pemasangan, pelinciran dan keadaan operasi. Gear yang sesuai secara teori masih boleh berprestasi buruk jika komponen mengawan tidak dijajarkan dengan betul.

Muatkan

Tork dan kuasa dihantar menentukan kekuatan gigi yang diperlukan dan dimensi gear keseluruhan.

Kelajuan

Kelajuan operasi yang lebih tinggi boleh meningkatkan sensitiviti kepada ketepatan gigi, getaran, pelinciran dan pengimbangan.

Penjajaran

Penjajaran aci atau perumahan yang salah boleh mewujudkan sentuhan tidak sekata dan mempercepatkan haus gigi.

Pelinciran

Pemilihan dan penyelenggaraan pelincir yang betul membantu mengurangkan geseran, haba dan kerosakan permukaan.

5. Aplikasi Perindustrian

Gear Serong Lurus Logam boleh didapati dalam sistem mekanikal yang memerlukan penghantaran kuasa sudut tanpa memerlukan konfigurasi gear yang sangat kompleks.

Jentera perindustrian dan pemasangan penghantaran
Peralatan pengendalian bahan
Jentera pembungkusan
Sistem penyampaian
Jentera pertanian
Alat mesin dan mekanisme tambahan
Sistem mekanikal berkaitan automotif dan kenderaan
Peralatan penghantaran kuasa tujuan am
Perhimpunan mekanikal tersuai

Kesesuaian gear serong lurus bergantung pada keadaan operasi sebenar. Aplikasi dengan keperluan berkelajuan tinggi dan bunyi rendah yang menuntut mungkin memerlukan konfigurasi gear serong yang berbeza, manakala sistem yang lebih mudah mungkin mendapat manfaat daripada geometri lurus gigi lurus.

6. Perkara Yang Pembeli Perlu Semak Sebelum Memesan

Banyak masalah pembelian berlaku kerana pembeli hanya memberikan nama produk dan diameter asas. Untuk penggantian atau gear tersuai, pengeluar memerlukan maklumat yang mencukupi untuk menghasilkan semula hubungan penghantaran yang dimaksudkan.

Bilangan gigi pada pinion dan gear
Nisbah gear yang diperlukan
Pitch atau maklumat modul
Sudut tekanan dan geometri yang berkaitan
Sudut aci
Diameter luar dan lebar muka
Diameter gerudi dan keperluan alur kunci
Bahan yang diperlukan
Keperluan rawatan haba
Kelajuan operasi dan tork
Dimensi pemasangan
Kuantiti yang diperlukan dan jadual pengeluaran
Pemeriksaan dan keperluan dimensi

Jika gear asal tersedia, menyediakan lukisan, sampel, gambar dengan ukuran atau spesifikasi gear yang lengkap boleh mengurangkan ralat komunikasi dengan ketara. Untuk projek penggantian, maklumat tentang gear mengawan adalah sama penting kerana dua gear mesti serasi sebagai pasangan.

7. Pembuatan dan Kawalan Kualiti

Kualiti pembuatan secara langsung mempengaruhi sentuhan gigi, konsistensi dimensi, tingkah laku larian dan hayat perkhidmatan. Gear serong lurus mempunyai geometri kon, jadi mengawal bentuk gigi dan dimensi yang berkaitan memerlukan peralatan, perkakas, kaedah pengukuran dan kawalan proses yang sesuai.

Proses pengeluaran yang boleh dipercayai biasanya termasuk pengesahan bahan, penyediaan kosong, pemotongan gigi, rawatan haba jika diperlukan, kemasan, pemeriksaan dimensi dan pengesahan kualiti akhir. Bergantung pada aplikasi, pemeriksaan mungkin meliputi dimensi gigi, runout, tindak balas, dimensi lubang, kekerasan, keadaan permukaan dan prestasi mengawan.

Untuk pesanan industri tersuai, pembeli juga harus bertanya bagaimana sampel pengeluaran diluluskan dan cara konsistensi dimensi dikekalkan semasa pengeluaran kelompok. Pembekal yang mampu berkomunikasi dengan jelas tentang lukisan, toleransi, bahan dan keperluan pemeriksaan boleh membantu mencegah kerja semula yang mahal.

8. Masalah Biasa dan Puncanya

Masalah yang Diperhatikan	Kemungkinan Punca	Cek Disyorkan
Bunyi yang tidak normal	Penjajaran yang lemah, sentuhan yang tidak sesuai, kelegaan yang berlebihan atau keadaan operasi.	Periksa pemasangan, tindak balas, pelinciran, dan sentuhan gigi.
Kehausan gigi yang cepat	Beban tinggi, pelinciran yang tidak mencukupi, pencemaran, atau kekerasan yang tidak sesuai.	Semak beban, pelincir, bahan dan keadaan permukaan.
Sentuhan tidak sekata	Kesilapan aci atau ketidakpadanan dimensi.	Periksa kedudukan pelekap dan dimensi gear mengawan.
Kegagalan pramatang	Lebihan beban, pemuatan kejutan, bahan yang salah atau margin reka bentuk yang tidak mencukupi.	Kira semula keadaan operasi dan semak spesifikasi gear.

9. Gear Serong Lurus dan Gear Serong Lingkaran

Gear serong lurus dan lingkaran kedua-duanya menghantar kuasa antara aci bersilang, tetapi geometri giginya berbeza. Gear serong lurus menggunakan gigi tirus lurus, manakala gear serong lingkaran menggunakan gigi melengkung.

Ciri	Gear Serong Lurus	Gear Serong Lingkaran
Bentuk gigi	Lurus	melengkung
Kerumitan pembuatan	Secara umumnya lebih mudah	Secara umumnya lebih kompleks
Kekuatan aplikasi biasa	Banyak sistem kelajuan rendah hingga sederhana	Selalunya dipilih untuk menuntut aplikasi berjalan lancar
Ciri-ciri operasi	Penglibatan gigi yang mudah dan langsung	Pertunangan gigi yang lebih beransur-ansur

Konfigurasi yang sesuai bergantung pada kelajuan, beban, keperluan bunyi, ruang pemasangan, keupayaan pembuatan dan jumlah keperluan sistem. Oleh itu, gear harus dipilih mengikut mesin dan bukannya dengan membandingkan gaya gigi secara berasingan.

10. Gear Serong Lurus Logam Tersuai

Gear standard adalah mudah apabila dimensi sedia ada sepadan dengan mesin. Walau bagaimanapun, banyak projek perindustrian memerlukan gear yang disesuaikan kerana ruang pemasangan yang tersedia, susunan aci, beban, antara muka pelekap atau dimensi penggantian adalah tidak standard.

Jinjiang Feida Machinery Co., Ltd. boleh dipertimbangkan untuk projek yang memerlukan komponen gear logam tersuai berdasarkan lukisan kejuruteraan, sampel, keperluan dimensi atau maklumat aplikasi. Bagi pembeli B2B, titik permulaan yang paling berguna ialah spesifikasi teknikal yang lengkap dan bukannya meminta harga untuk "gear serong lurus".

Ringkas Penyesuaian Praktikal

Apabila menghubungi pengilang, sediakan:

Lukisan gear atau fail CAD
Kiraan gigi dan nisbah gear
Maklumat modul atau pitch
Sudut aci dan dimensi pelekap
Keperluan bahan dan kekerasan
Tork dan kelajuan operasi
Kuantiti yang diperlukan
Persekitaran aplikasi
Keperluan pemeriksaan dan toleransi
Jadual penghantaran sasaran

Maklumat ini membolehkan pengilang menilai sama ada reka bentuk, bahan, laluan pemesinan dan keperluan kualiti yang dicadangkan adalah serasi dengan aplikasi yang dimaksudkan.

11. Soalan Lazim

Adakah Gear Serong Lurus Logam sesuai untuk jentera perindustrian?

ya. Ia boleh digunakan dalam banyak sistem penghantaran industri di mana aci bersilang dan penghantaran kuasa sudut diperlukan. Kesesuaian bergantung pada tork sebenar, kelajuan, kitaran tugas, penjajaran, keperluan bunyi dan keadaan persekitaran.

Apakah bahan yang biasa digunakan untuk gear serong logam?

Keluli karbon dan keluli aloi adalah pilihan biasa, manakala keluli tahan karat dan bahan khusus lain boleh dipilih untuk persekitaran tertentu. Gred yang sesuai hendaklah ditentukan mengikut beban, haus, kakisan, rawatan haba dan keperluan pembuatan.

Bolehkah gear serong lurus disesuaikan?

ya. Penyesuaian mungkin termasuk kiraan gigi, modul, dimensi, gerek, alur kunci, sudut aci, bahan, kekerasan, toleransi dan keperluan antara muka yang lain. Lukisan atau sampel kejuruteraan boleh menjadikan proses penyesuaian lebih tepat.

Bagaimanakah bunyi gear boleh dikurangkan?

Bunyi boleh dipengaruhi oleh ketepatan gigi, tindak balas, penjajaran, keadaan permukaan, pelinciran, kelajuan putaran dan ketegaran pelekap. Pemasangan transmisi yang lengkap harus diperiksa dan bukannya menganggap bahawa gear sahaja bertanggungjawab.

Apakah maklumat yang perlu saya berikan semasa meminta sebut harga?

Sediakan lukisan atau sampel apabila boleh, bersama-sama dengan kiraan gigi, modul atau pic, dimensi, bahan, kekerasan, sudut aci, butiran lubang, keadaan operasi, kuantiti dan keperluan pemeriksaan. Maklumat teknikal yang lebih lengkap secara amnya menjadikan komunikasi sebut harga dan pengeluaran lebih cekap.

Berapa lama gear serong logam boleh beroperasi?

Hayat perkhidmatan berbeza dengan ketara mengikut beban, kelajuan, bahan, rawatan haba, pelinciran, penjajaran, pencemaran, kitaran tugas dan ketepatan pembuatan. Tiada angka hayat perkhidmatan universal yang digunakan untuk setiap aplikasi gear.

12. Kesimpulan

Gear Serong Lurus Logam kekal sebagai penyelesaian praktikal untuk sistem mekanikal yang memerlukan penghantaran kuasa sudut yang boleh dipercayai melalui aci bersilang. Geometri giginya yang agak mudah menjadikannya berguna dalam pelbagai jenis jentera, terutamanya apabila aplikasi memberi penekanan yang lebih besar pada transmisi yang boleh dipercayai, pemasangan padat, keperluan pembuatan terkawal dan kebolehselenggaraan daripada pada operasi berkelajuan tinggi yang sangat senyap.

Bagi pembeli, langkah paling penting ialah memadankan spesifikasi gear dengan persekitaran operasi sebenar. Kiraan gigi, geometri, bahan, kekerasan, lebar muka, sudut aci, kelajuan, daya kilas, penjajaran, pelinciran dan toleransi pembuatan semuanya harus dipertimbangkan sebelum pengeluaran bermula.

Sama ada anda memerlukan komponen gantian, kumpulan pengeluaran atau bahagian penghantaran yang direka khas, komunikasi teknikal yang jelas boleh membantu mengurangkan isu keserasian dan kos pembangunan yang tidak perlu.Jinjiang Feida Machinery Co., Ltd.boleh bekerjasama dengan pelanggan mengenai keperluan gear yang disesuaikan berdasarkan spesifikasi projek dan keperluan aplikasi.

Perlukan Gear Serong Lurus Logam Tersuai?

Kongsi lukisan, sampel, dimensi, keperluan bahan atau butiran aplikasi anda dengan Jinjiang Feida Machinery Co., Ltd. Pasukan kami boleh membantu menilai spesifikasi dan membincangkan penyelesaian gear tersuai yang sesuai untuk jentera anda. Hubungi Kami.
